Training Temple.

Une salle de sport, trois univers sonores — la Salle Muscu, le Bike Training et la Zumba Fitness.

Chacun sa source, son contrôle et sa diffusion ; au centre de tout, une seule matrice Ami08D.

1× Ami08DLa matrice, au cœur

2Tablettes Nexus

4Interfaces murales Dante

14Points de diffusion

Le plan

Le blueprint de l’installation.

Survolez pour le rôle de chaque élément, cliquez pour ouvrir sa fiche produit.

Le réseau et le Dante entrent par la gauche de chaque zone ; l’audio en ressort par la droite.

Orange — réseau + Dante
Bleu — audio (ligne)
Rouge — audio (amplifié)

Les univers

Trois salles, trois ambiances, une matrice.

Salle 1

Salle Muscu

La musique d’ambiance arrive du WEBRADIO130App (DAB+, FM ou Spotify), entre en ligne dans l’Ami08D, ressort vers l’AMP300.1H et porte huit plafonniers CHP630 sur toute la surface de la salle.

WEBRADIO130App — DAB+ · FM · Spotify
AMP300.1H — ampli ligne 100 V

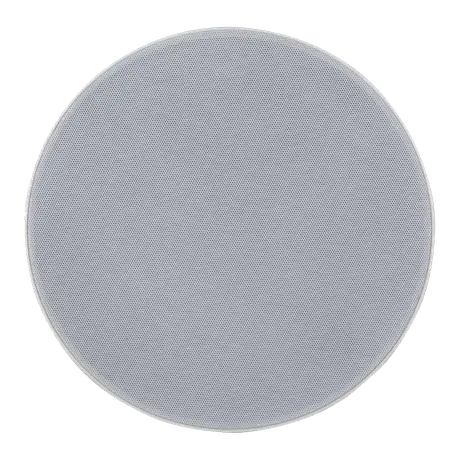

8× CHP630 — plafonniers
Nexus8 — tablette murale des trois univers

Salle 2

Bike Training

Les sources du coach entrent en Dante par les interfaces murales ; le WA-4X3 amplifie deux SLINE110B épaulées par deux caissons. La Nexus5 pilote la zone.

AmiD2 — Bluetooth / RCA vers Dante
AmiD4 — micros / ligne vers Dante
Nexus5 — tablette murale de zone
WA-4X3 — ampli 4 canaux

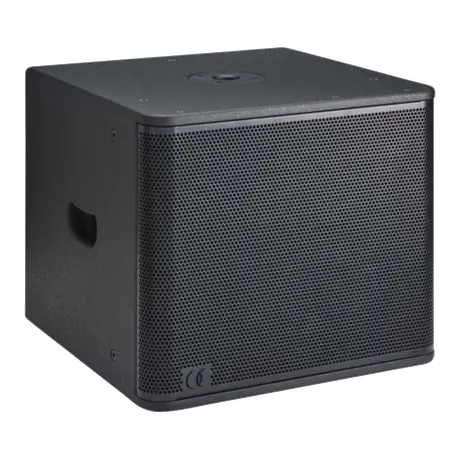

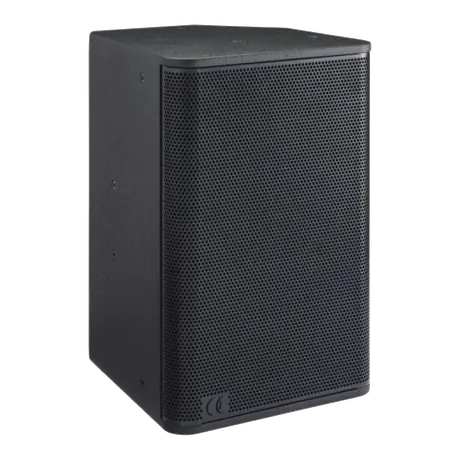

2× SLINE110B + 2× Sline112SubB

Salle 3

Zumba Fitness

Mêmes entrées murales Dante, contrôle au mur par AmiCTL1, diffusion en ligne directe sur deux colonnes actives MOJO2000Live.

AmiD2 — Bluetooth / RCA vers Dante
AmiD4 — micros / ligne vers Dante
AmiCTL1 — contrôleur mural PoE
2× MOJO2000Live — colonnes actives

Contrôle

Une interface à l’image du Temple.

Depuis AmiControl, l’installateur construit visuellement l’interface de contrôle destinée à l’utilisateur final : logo du client, fond d’écran, couleurs, organisation des éléments.

Au Training Temple, la Nexus8 de la Salle Muscu embrasse les trois univers ; la Nexus5 du Bike Training ne montre que sa zone.

Découvrir la gamme Nexus →

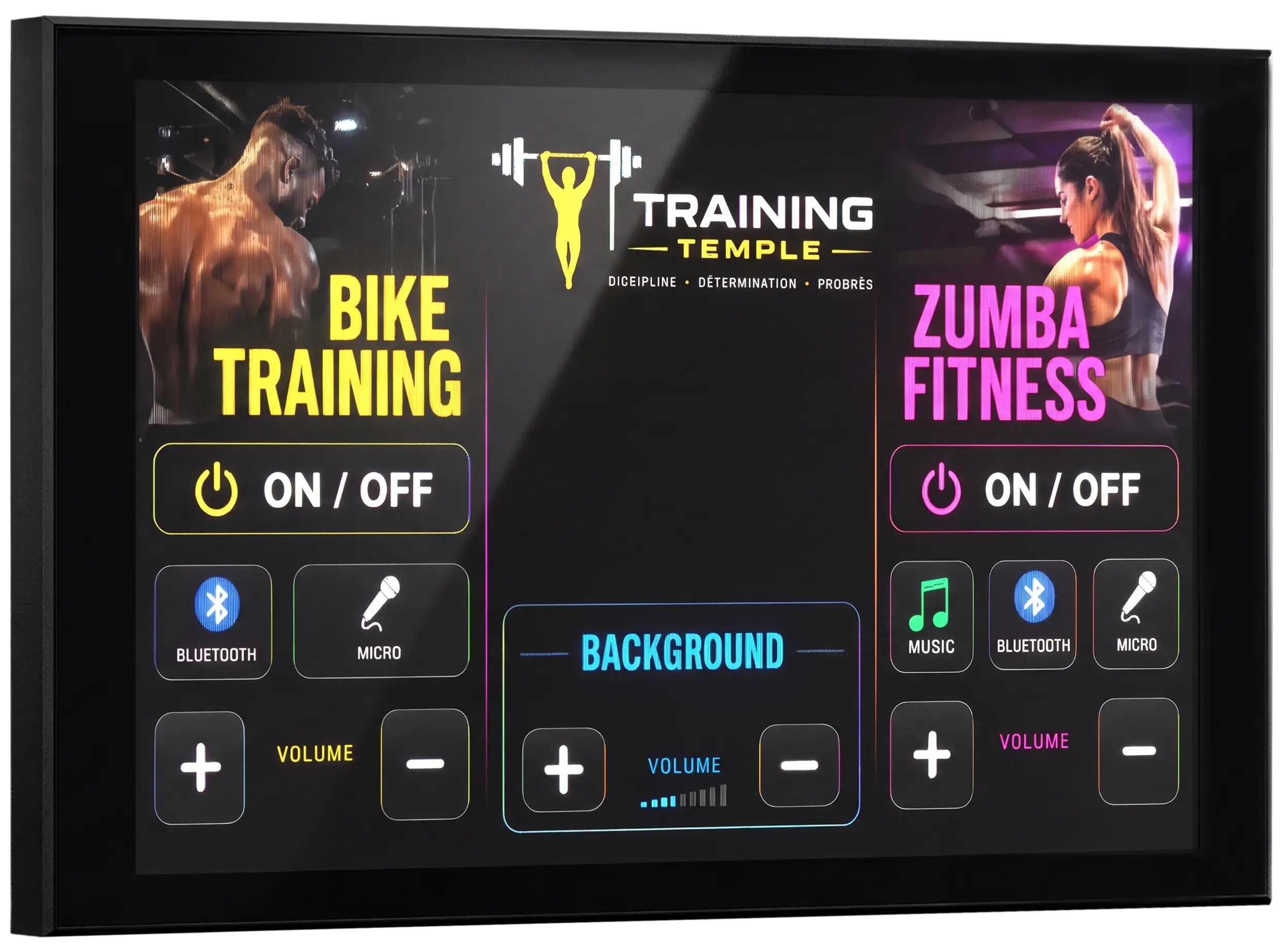

Nexus8 — les trois univers d’un seul écran

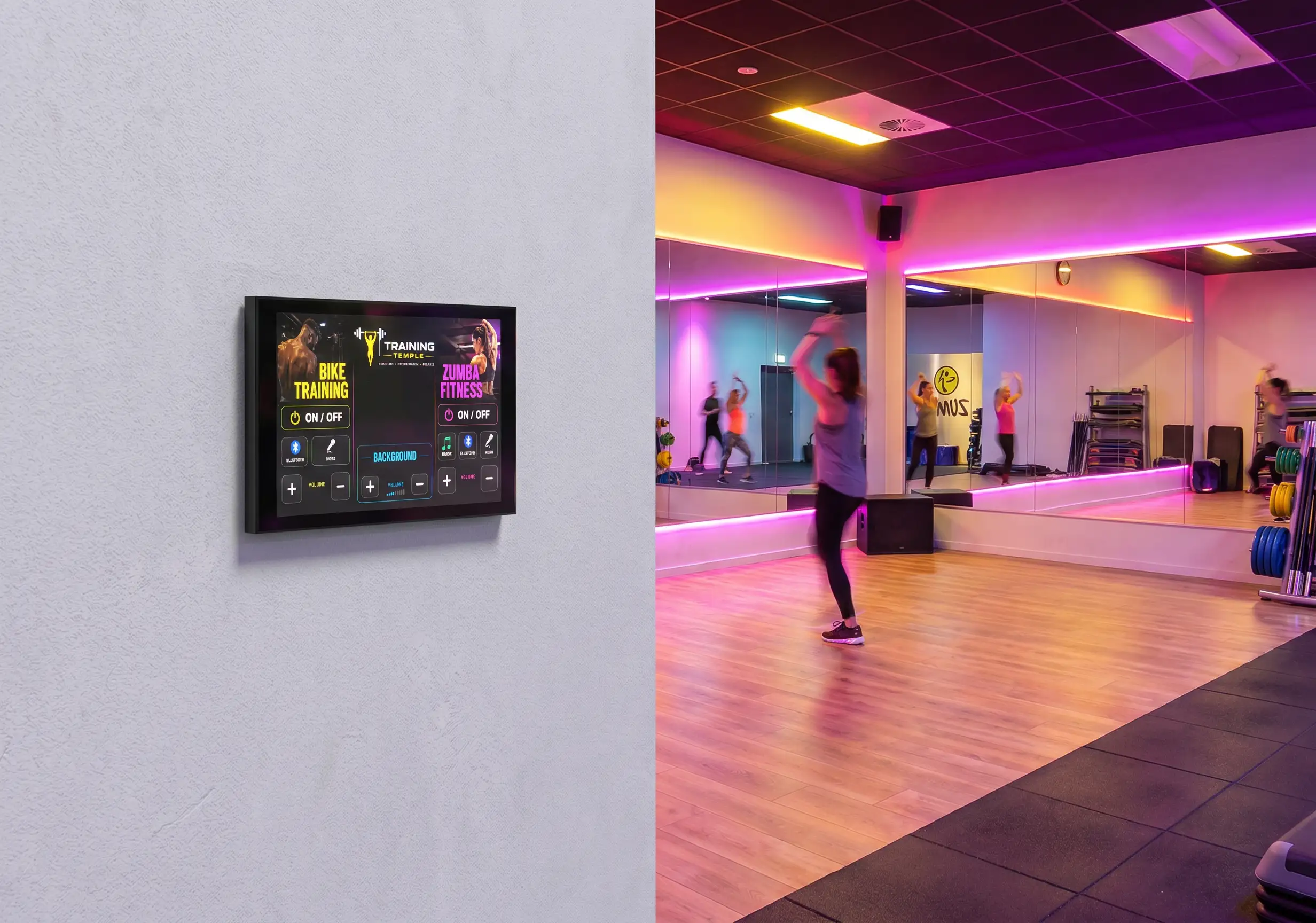

La Nexus8 fixée au mur, à l’entrée de la salle de Zumba Fitness : des danseuses s’échauffent sous les néons roses, face aux miroirs, sur le parquet — Au mur — elle pilote les trois salles

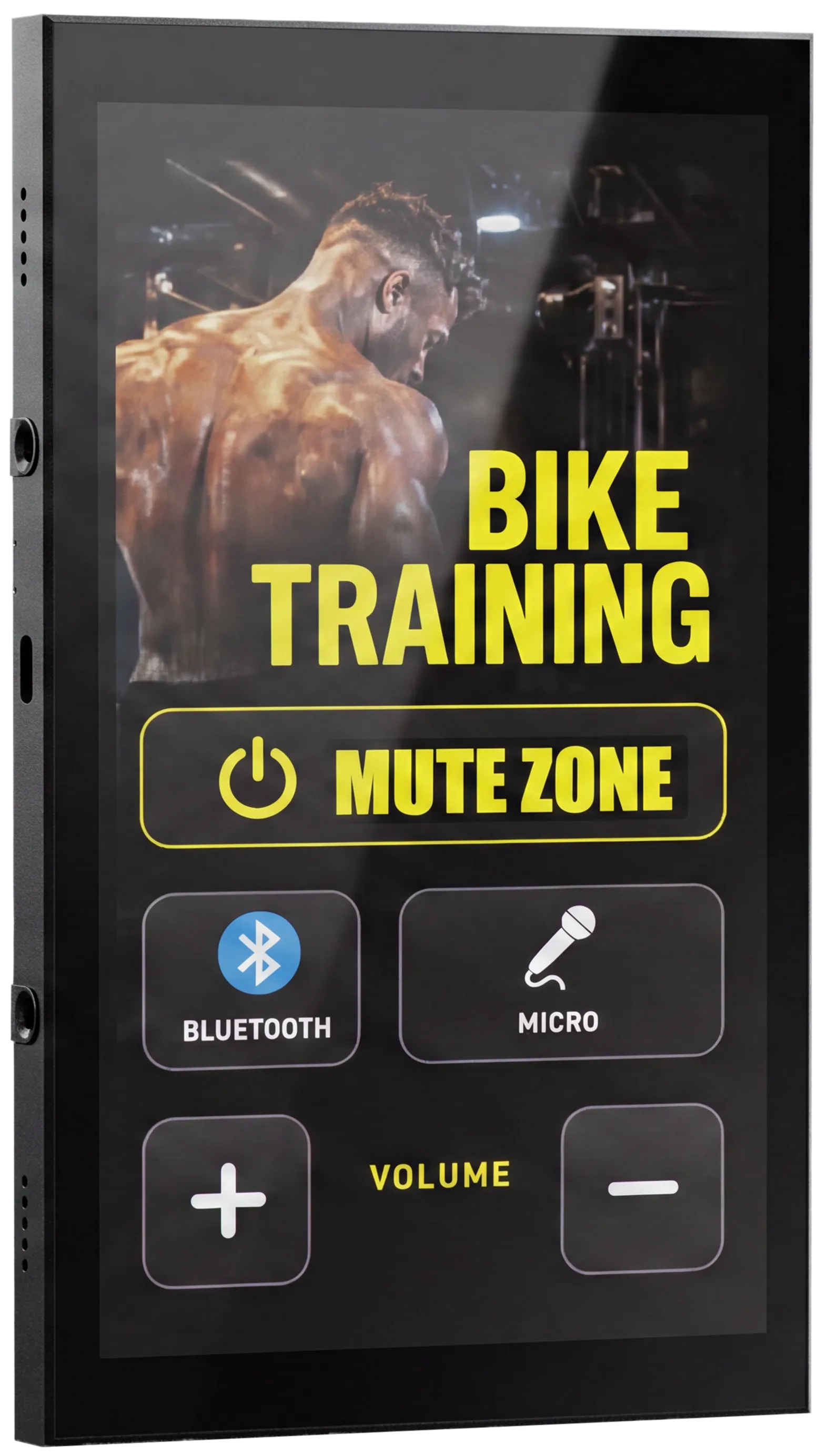

Tablette murale Nexus5 affichant l’interface AmiControl de la salle Bike Training : visuel d’ambiance, bouton Mute zone, sources Bluetooth et Micro, réglage de volume — le tout en jaune, aux couleurs de la zone — Nexus5 — une seule zone

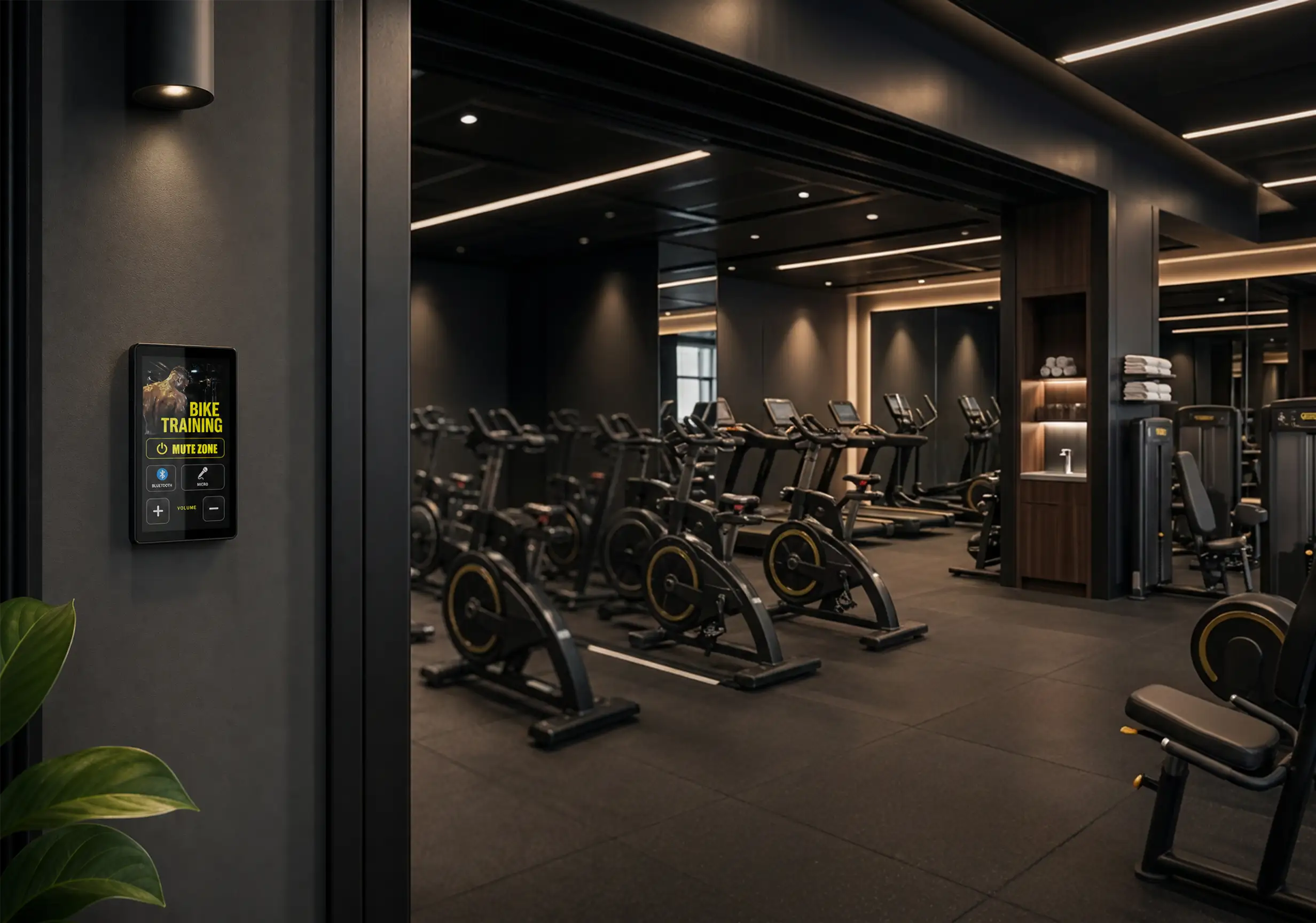

La Nexus5 fixée au mur à l’entrée du Bike Training, éclairée par un spot ; derrière l’embrasure, les vélos de biking et les tapis alignés dans la pénombre de la salle — Au mur, à l’entrée du Bike

La matrice

Ami08D — le cœur du projet.

Toutes les sources y entrent (streaming, Bluetooth, micros), toutes les zones en sortent.

Matriçage 8×8, DSP par entrée et par sortie, interface Dante 8×8 pour relier les salles par un simple câble réseau, et l’écosystème complet de contrôle : tablettes Nexus, contrôleurs AmiCTL, application AmiControl.

Matrice 8×8 Dante 8×8 Réf. H11875

Voir la fiche Ami08D →
