Matrice audio numérique 4×4 · DSP · PoE · Demi-rack 1U
Ami04Ami04D
Matrice audio numérique 4×4, DSP intégré, alimentation PoE — format demi-rack 1U avec équerres de rackage fournies.
H11872
Ami04D H11873
Version analogique
Demi-rack 1U — DSP ADI SHARC — démarrage <10 s — 16 presets
Installation
Une matrice compacte, prête à installer.

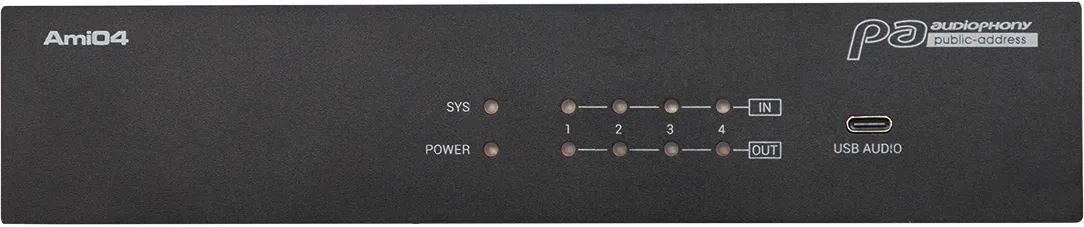

L’Ami04Ami04D est une matrice audio numérique 4×4 au format demi-rack 1U, livrée avec ses équerres de rackage pour une intégration immédiate dans n’importe quelle baie ou coffret technique.
Ses 4 entrées et 4 sorties symétriques sur connecteurs Euroblock, son gain d’entrée réglable jusqu’à 48 dB et son alimentation fantôme 48 V permettent de raccorder micros, sources ligne et amplificateurs sans adaptation supplémentaire.
Alimentée en PoE ou en DC 12 V, elle s’installe sans contrainte de câblage secteur, même dans les espaces les plus réduits.
Micros, sources ligne et amplificateurs, sans adaptation supplémentaire.
EuroblockRéglable de 0 à 48 dB, par pas de 3 dB.
0–48 dBCommutable par canal d’entrée.
10 mA max.Fixation immédiate en baie 19″ ou coffret technique.
Demi-rack 1UAlimentation
Alimentation PoE — un seul câble suffit.
L’Ami04Ami04D est alimentée en PoE (IEEE 802.3af), ce qui signifie qu’un simple câble réseau Cat5 ou supérieur suffit pour alimenter la matrice et assurer sa connexion au réseau de contrôle.
Pas de câblage secteur supplémentaire, pas d’alimentation externe à prévoir — une seule prise réseau fait tout. Une alimentation DC 12 V externe est également fournie pour les configurations où le PoE n’est pas disponible.
DSP
Un DSP puissant pour un traitement sur mesure.
L’Ami04Ami04D embarque un processeur ADI SHARC 21489 et un DSP entièrement paramétrable via le logiciel AmiControl.
Automix, suppressions d’écho et de bruit ambiant, égaliseurs paramétriques et graphiques, delay, gate, compresseur, limiteur — chaque entrée et chaque sortie bénéficie d’un traitement indépendant et précis.
Les 16 presets exportables permettent de reproduire une configuration à l’identique sur plusieurs sites en quelques secondes.
Chaque source mérite le meilleur traitement.
L’Ami04Ami04D dispose d’un DSP entièrement paramétrable en entrée, activé à la demande selon les besoins réels de l’installation.
- Ducker / Talk OverGérer les priorités entre sources
- Expander · GateNettoyer le signal
- CompresseurMaîtriser la dynamique
- AGCCompensation automatique du gain
- ANCSuppression d’écho et de bruit ambiant
- Anti-feedback 8/12/16 bandesSécuriser les prises de parole
- EQ paramétrique 5/8/12 bandes · EQ graphique 10/15/31 bandesSculpter précisément chaque source
- Delay 408 mInstallations les plus complexes
Chaque zone mérite la meilleure ambiance.
En sortie, l’Ami04Ami04D offre un traitement complet et indépendant par zone.
- Filtrage · EQ graphique 10/15/31 bandes · EQ paramétrique 5/8/12 bandesÉgalisation & filtrage
- Delay 408 mAlignement des systèmes
- PhaseCorrection de phase
- LimiteurProtection
- 16 presetsDéploiement multi-sites
Les 16 presets utilisateur sont tous exportables et réimportables, pour un déploiement multi-sites sans effort.
La copie automatique des paramètres sur les canaux liés (mode stéréo) est activée par défaut et débrayable à la demande.

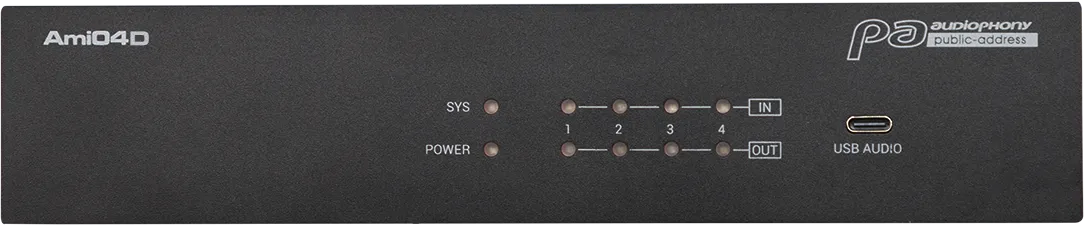

L’Ami04D — la même matrice avec le réseau Dante.
L’Ami04D est la version Dante de l’Ami04. Elle conserve exactement la même connectique analogique 4×4, les mêmes fonctionnalités DSP, les mêmes protocoles de contrôle et le même logiciel AmiControl.
Elle ajoute une interface Dante 4×4, permettant d’acheminer 4 canaux audio numériques supplémentaires (en entrée et en sortie) via le réseau informatique existant ou un réseau dédié — sans aucun câblage audio spécifique.
Une source distante, un micro dans une autre pièce, une sortie vers un amplificateur éloigné : tout transite sur un simple câble RJ45.
Contrôle & interface
Une interface à l’image de votre client.
L’Ami04Ami04D se paramètre depuis le logiciel AmiControl sur Windows, puis se contrôle au quotidien depuis Windows, Android ou iOS.

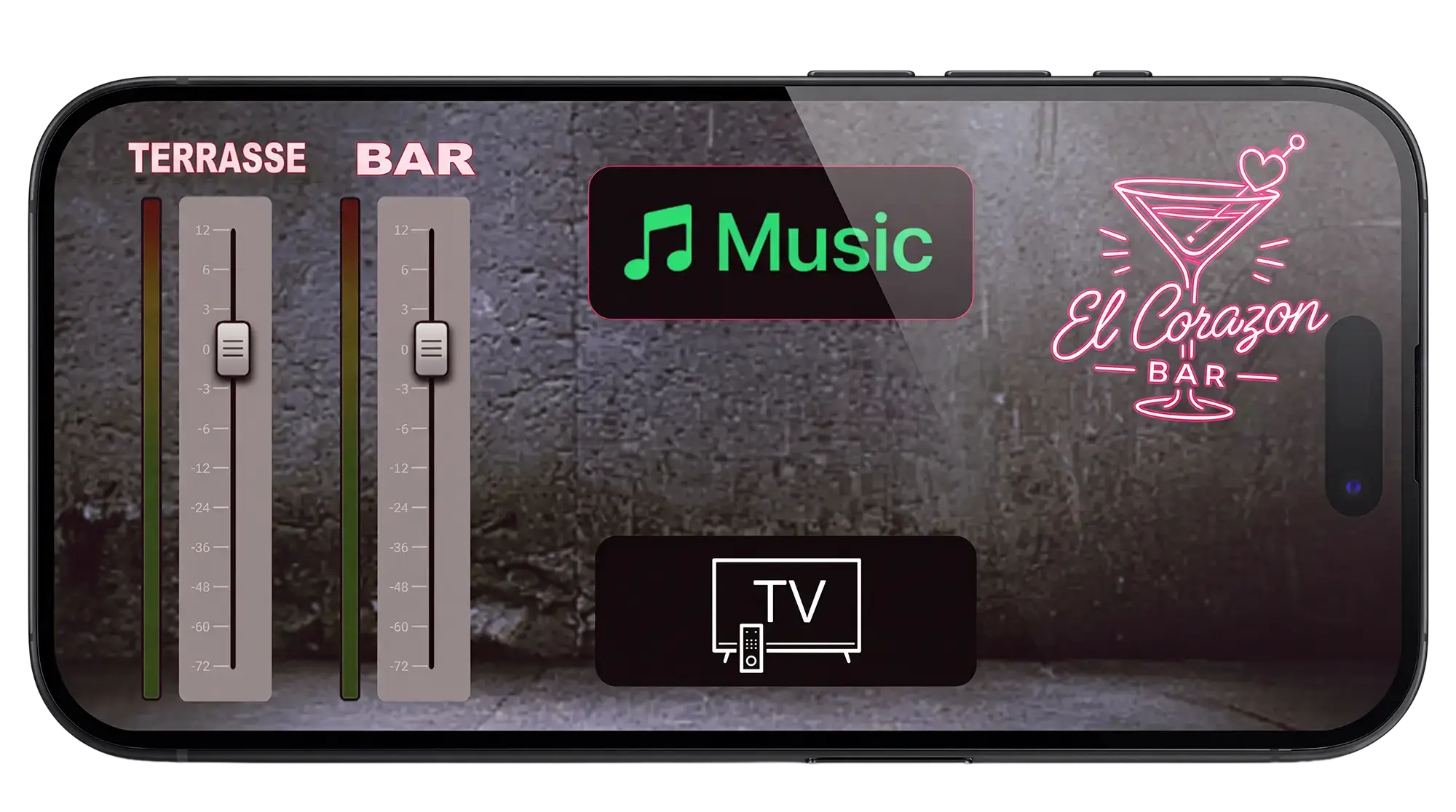

Depuis AmiControl, l’installateur construit visuellement l’interface de contrôle destinée à l’utilisateur final sur Android et iOS : faders, boutons, sélecteurs de sources, dans un environnement graphique entièrement personnalisé — logo du client, fond d’écran, couleurs, organisation des éléments.
Ce que voit et touche l’utilisateur final, c’est l’installateur qui le décide.
AmiControl — le logiciel de configuration.
L’Ami04Ami04D se configure et se paramètre depuis AmiControl, une application Windows à télécharger ici.
La gestion des droits utilisateurs permet de définir précisément ce à quoi chaque compte a accès — plages de volume, groupes de faders, fonctions visibles. 35 groupes d’entrée et 35 groupes de sortie permettent d’agir simultanément sur plusieurs canaux liés.
Les contrôleurs muraux AmiCTL.
L’Ami04Ami04D est compatible avec les contrôleurs muraux AmiCTL1 (6 boutons programmables + rotatif) et AmiCTL2 (encodeur rotatif + écran OLED, jusqu’à 32 menus programmables), tous deux alimentés en PoE via un simple câble réseau.
Le nombre de contrôleurs par matrice est illimité. Les tablettes murales de la gamme Nexus, fonctionnant sous Android, permettent de déployer l’interface personnalisée AmiControl comme panneau de contrôle mural sur mesure.
Capture de commandes et protocoles tiers.
L’outil de capture de commandes intégré à AmiControl permet d’identifier et d’assigner chaque commande sans chercher dans une liste — chaque commande dispose de son propre identifiant, chaque action également. La matrice communique en RS232, RS485 et UDP pour le pilotage et l’intégration d’équipements tiers.
Connectique & format
Connectique & format.
L’Ami04Ami04D adopte un format demi-rack 1U compact, livré avec ses équerres de rackage pour une fixation immédiate en baie 19″.
Toutes les entrées et sorties audio sont symétriques sur connecteurs Euroblock, garantissant une installation propre et professionnelle sans adaptateur.
Le gain d’entrée est réglable de 0 à 48 dB par pas de 3 dB, et chaque canal d’entrée dispose d’une alimentation fantôme 48 V commutable.
La matrice est alimentée en PoE (IEEE 802.3af) ou en DC 12 V via son alimentation externe fournie, pour une installation sans contrainte de câblage secteur. La consommation maximale est de 10 W.
2 in / 2 out — enregistrement et diffusion via un ordinateur.
48 kHz / 24 bitsMise sous tension et démarrage système.
POWER · SYSConsommation maximale de la matrice.
Alimentation externe fournie.
IEEE 802.3afLa façade intègre une carte son USB 2 in / 2 out (48 kHz / 24 bits) qui se relie à un ordinateur pour enregistrer une conférence ou diffuser le son du poste, ainsi que des indicateurs LED de mise sous tension et de démarrage système.

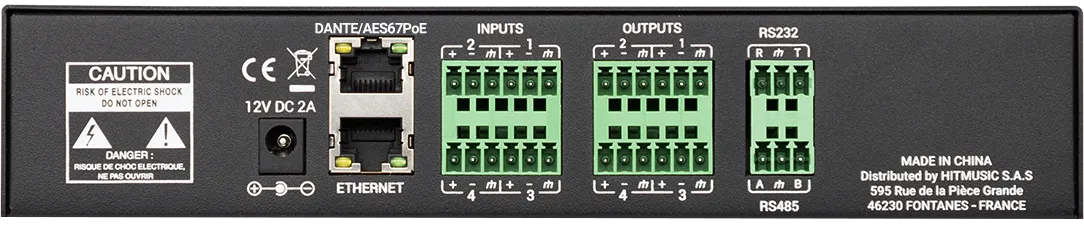

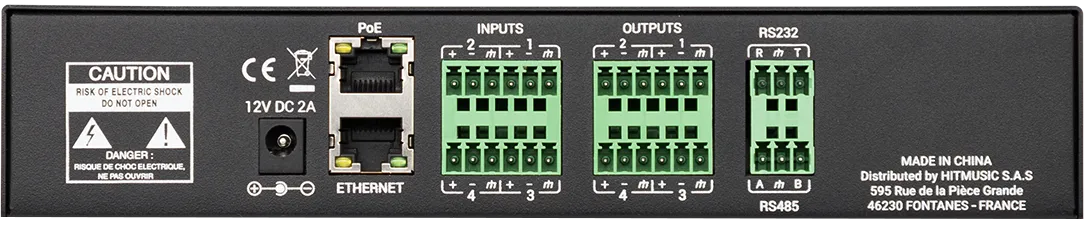

La connectique arrière regroupe les entrées et sorties Euroblock, les interfaces RS232 et RS485, le port Ethernet de contrôle, le port Ethernet Dante dédié et le connecteur d’alimentation externe.
- Alimentation DC 12 V ou PoE
- Ethernet, RS232 et RS485
- 4 entrées et 4 sorties symétriques Euroblock
- Port Dante/AES67 — PoE
Routing
N’importe quelle source, vers n’importe quelle zone.
L’Ami04Ami04D assure un matriçage intégral 4 entrées / 4 sorties4 entrées / 4 sorties analogiques et 4 entrées / 4 sorties Dante, permettant d’envoyer n’importe quelle source — analogique ou réseau — vers n’importe quelle zone, individuellement ou mixée avec d’autres.
L’Automix intégré gère automatiquement les niveaux lorsque plusieurs sources partagent le même espace, pour un résultat naturel sans intervention manuelle.
Les 16 presets utilisateur exportables permettent de basculer instantanément d’une configuration à une autre, ou de déployer la même configuration sur plusieurs installations en quelques secondes.
Audio
- Taux d’échantillonnage48 kHz / 24 bits
- Gain d’entrée0 à 48 dB — pas de 3 dB
- Alimentation fantôme48 V (10 mA max.)
- Niveau max. entrée / sortie+18 dBu
- Impédance d’entrée5,4 kΩ
- Impédance de sortie600 Ω
- Latence système< 3 ms
Performances
- Réponse en fréquence20 Hz – 20 kHz ±0,5 dB
- THD0,003 % @ 1 kHz, +4 dBu
- Plage dynamique entrée / sortie110 dB / 112 dB
- Bruit de fond (pondéré A)-91 dB
- CMRR @ 60 Hz80 dB
- Isolation des canaux @ 1 kHz108 dB
Traitement & contrôle
- ProcesseurADI SHARC 21489 (×1)
- Entrées analogiques4
- Sorties analogiques4
- Interface Dante4×4
- Connectique audioEuroblock symétrique
- Carte son USB2 in / 2 out — 48 kHz / 24 bits
- Protocoles de contrôleRS232, RS485, UDP
Alimentation & format
- AlimentationPoE IEEE 802.3af ou DC 12 V
- Consommation maximale10 W
- FormatDemi-rack 1U
- Dimensions241 × 130 × 45 mm
- Poids1,1 kg
- RéférenceH11872H11873
Accessoires fournis
- Alimentation 12 V DC
- Connecteurs Euroblock
- Équerre de rackage 19″
- Câble USB-A / USB-C
Documentation
Téléchargements.

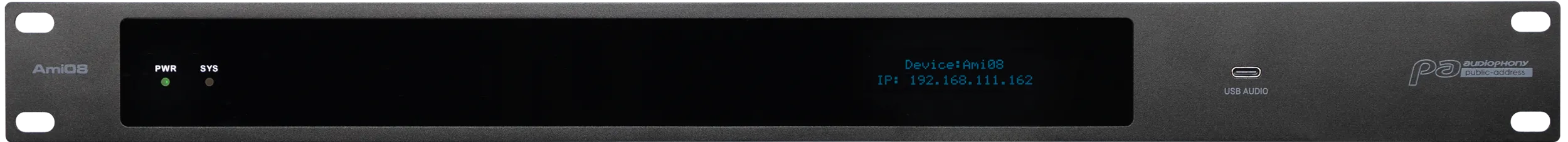

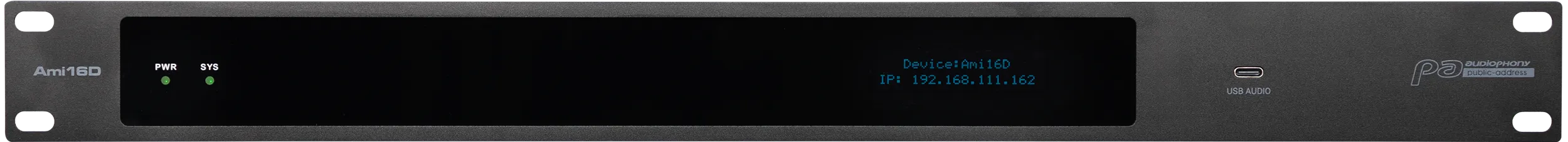

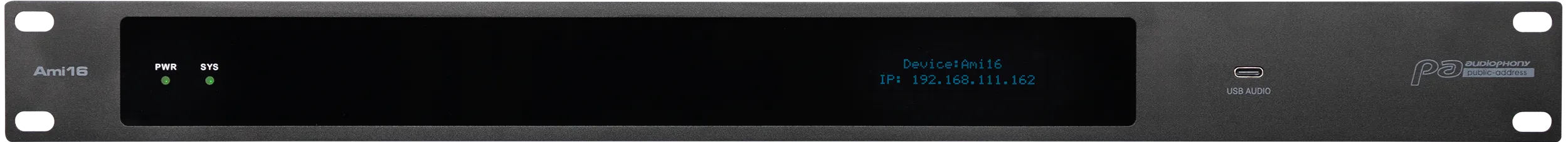

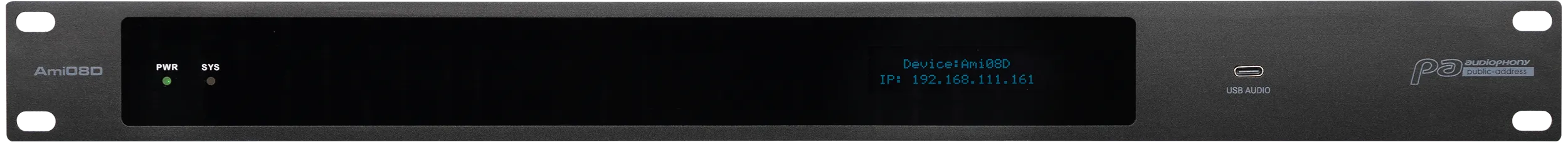

| Caractéristique | Ami04Ami04D Cette fiche | Ami08Ami08D Voir la fiche → | Ami16Ami16D Voir la fiche → |
|---|---|---|---|
| Entrées / sorties analogiques | 4×4 | 8×8 | 16×16 |
| Entrées / sorties Danteversion D | 4×4 | 8×8 | 16×16 |
| Format | Demi-rack 1U | Rack 19″ 1U | Rack 19″ 1U |
| Alimentation | PoE ou DC 12 V | Secteur | Secteur |
| Processeur | 1× ADI SHARC | 1× ADI SHARC | 2× ADI SHARC |
| Écran façade | |||
| GPIO configurables | 8 entrées / sorties | 8 entrées / sorties |
