Matrice audio numérique 16×16 · DSP · Rack 19″ 1U
Ami16Ami16D
Matrice audio numérique 16×16, DSP intégré, double processeur ADI SHARC 21489, format rack 19″ 1U — écran façade et 8 GPIO configurables.
H11876
Ami16D H11877
Version analogique
Rack 19″ 1U — DSP ADI SHARC — démarrage <10 s — 16 presets
Installation
Une matrice rack haute capacité, prête à installer.
L’Ami16Ami16D est une matrice audio numérique 16×16 au format rack 19″ 1U, avec équerres intégrées pour une fixation immédiate en baie.
Ses 16 entrées et 16 sorties symétriques sur connecteurs Euroblock, son gain d’entrée réglable jusqu’à 48 dB et son alimentation fantôme 48 V permettent de raccorder micros, sources ligne et amplificateurs sans adaptation supplémentaire.
L’écran en façade affiche l’adresse IP de la matrice, son nom et les VU-mètres des entrées et sorties, pour un suivi visuel immédiat de l’installation.
Micros, sources ligne et amplificateurs, sans adaptation supplémentaire.
EuroblockRéglable de 0 à 48 dB, par pas de 3 dB.
0–48 dBCommutable par canal d’entrée.
10 mA max.Adresse IP, nom de la matrice et VU-mètres des entrées et sorties.
Suivi visuel immédiatIntégration
Connectique et protocoles professionnels.
La carte son USB 2 in / 2 out de façade relie un ordinateur à la matrice dans les deux sens : elle enregistre ce qui circule dans la matrice — les micros d’une conférence, par exemple — et diffuse en retour le son de l’ordinateur dans l’installation. Les 8 GPIO configurables en entrée ou en sortie ouvrent la porte à l’intégration d’automatismes, de capteurs et d’équipements tiers.
Le pilotage est assuré via RS232, RS485 et UDP pour une intégration dans les environnements de contrôle les plus variés.
DSP
Une puissance de traitement exceptionnelle.
L’Ami16Ami16D embarque deux processeurs ADI SHARC 21489 travaillant de concert pour absorber les configurations les plus complexes sans jamais fléchir.
Le DSP est entièrement paramétrable via le logiciel AmiControl : Automix, suppressions d’écho et de bruit ambiant, égaliseurs paramétriques et graphiques, delay, gate, compresseur, limiteur — chaque entrée et chaque sortie bénéficie d’un traitement indépendant et précis.
Les 16 presets exportables permettent de reproduire une configuration à l’identique sur plusieurs sites en quelques secondes.
Chaque source mérite le meilleur traitement.
L’Ami16Ami16D dispose d’un DSP entièrement paramétrable en entrée, activé à la demande selon les besoins réels de l’installation.
- Ducker / Talk OverGérer les priorités entre sources
- Expander · GateNettoyer le signal
- CompresseurMaîtriser la dynamique
- AGCCompensation automatique du gain
- ANCSuppression d’écho et de bruit ambiant
- Anti-feedback 8/12/16 bandesSécuriser les prises de parole
- EQ paramétrique 5/8/12 bandes · EQ graphique 10/15/31 bandesSculpter précisément chaque source
- Delay 408 mInstallations les plus complexes
Chaque zone mérite la meilleure ambiance.
En sortie, l’Ami16Ami16D offre un traitement complet et indépendant par zone.
- Filtrage · EQ graphique 10/15/31 bandes · EQ paramétrique 5/8/12 bandesÉgalisation & filtrage
- Delay 408 mAlignement des systèmes
- PhaseCorrection de phase
- LimiteurProtection
- 16 presetsDéploiement multi-sites
Les 16 presets utilisateur sont tous exportables et réimportables, pour un déploiement multi-sites sans effort.
La copie automatique des paramètres sur les canaux liés (mode stéréo) est activée par défaut et débrayable à la demande.
L’Ami16D — la même matrice avec le réseau Dante.
L’Ami16D est la version Dante de l’Ami16. Elle conserve exactement la même connectique analogique 16×16, les mêmes fonctionnalités DSP, les mêmes protocoles de contrôle et le même logiciel AmiControl.
Elle ajoute une interface Dante 16×16, permettant d’acheminer 16 canaux audio numériques supplémentaires (en entrée et en sortie) via le réseau informatique existant ou un réseau dédié — sans aucun câblage audio spécifique.
Une source distante, un micro dans une autre pièce, une sortie vers un amplificateur éloigné : tout transite sur un simple câble RJ45.
Contrôle & interface
Une interface à l’image de votre client.
L’Ami16Ami16D se paramètre depuis le logiciel AmiControl sur Windows, puis se contrôle au quotidien depuis Windows, Android ou iOS.
Depuis AmiControl, l’installateur construit visuellement l’interface de contrôle destinée à l’utilisateur final sur Android et iOS : faders, boutons, sélecteurs de sources, dans un environnement graphique entièrement personnalisé — logo du client, fond d’écran, couleurs, organisation des éléments.
Ce que voit et touche l’utilisateur final, c’est l’installateur qui le décide.
AmiControl — le logiciel de configuration.
L’Ami16Ami16D se configure et se paramètre depuis AmiControl, une application Windows à télécharger ici.
La gestion des droits utilisateurs permet de définir précisément ce à quoi chaque compte a accès — plages de volume, groupes de faders, fonctions visibles. 917 groupes d’entrée et 917 groupes de sortie permettent d’agir simultanément sur plusieurs canaux liés.
Les contrôleurs muraux AmiCTL.
L’Ami16Ami16D est compatible avec les contrôleurs muraux AmiCTL1 (6 boutons programmables + rotatif) et AmiCTL2 (encodeur rotatif + écran OLED, jusqu’à 32 menus programmables), tous deux alimentés en PoE via un simple câble réseau.
Le nombre de contrôleurs par matrice est illimité. Les tablettes murales de la gamme Nexus, fonctionnant sous Android, permettent de déployer l’interface personnalisée AmiControl comme panneau de contrôle mural sur mesure.
Capture de commandes et protocoles tiers.
L’outil de capture de commandes intégré à AmiControl permet d’identifier et d’assigner chaque commande sans chercher dans une liste — chaque commande dispose de son propre identifiant, chaque action également. La matrice communique en RS232, RS485 et UDP pour le pilotage et l’intégration d’équipements tiers. Les 8 GPIO configurables en entrée ou en sortie permettent d’interagir directement avec des automatismes, des capteurs de présence, des systèmes domotiques ou tout équipement tiers disposant de contacts secs.
Connectique & format
Connectique & format.
L’Ami16Ami16D adopte un format rack 19″ 1U avec équerres intégrées, pour une fixation immédiate en baie sans accessoire supplémentaire.
Toutes les entrées et sorties audio sont symétriques sur connecteurs Euroblock, garantissant une installation propre et professionnelle sans adaptateur.
Le gain d’entrée est réglable de 0 à 48 dB par pas de 3 dB, et chaque canal d’entrée dispose d’une alimentation fantôme 48 V commutable.
2 in / 2 out — enregistrement et diffusion via un ordinateur.
48 kHz / 24 bitsMise sous tension et démarrage système.
PWR · SYSEn entrée ou en sortie — automatismes, capteurs, contacts secs.
Contacts secsEntrée secteur intégrée.
AC 110–240 V, 50/60 HzLa façade intègre un écran affichant l’adresse IP, le nom de la matrice et les VU-mètres des entrées et sorties, ainsi que des indicateurs LED de mise sous tension et de démarrage système.
La carte son USB 2 in / 2 out (48 kHz / 24 bits) se relie à un ordinateur : enregistrer une conférence depuis les micros de la matrice, ou diffuser le son de l’ordinateur dans l’installation.

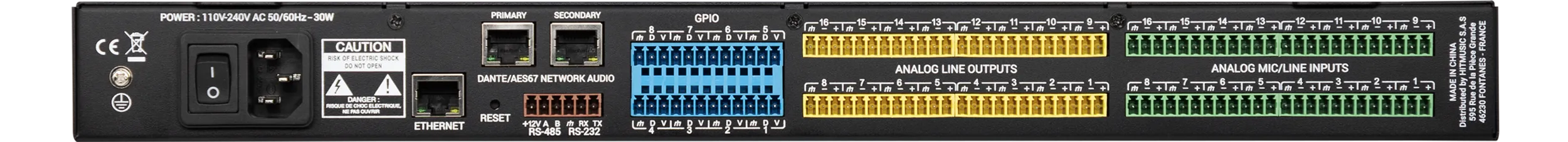

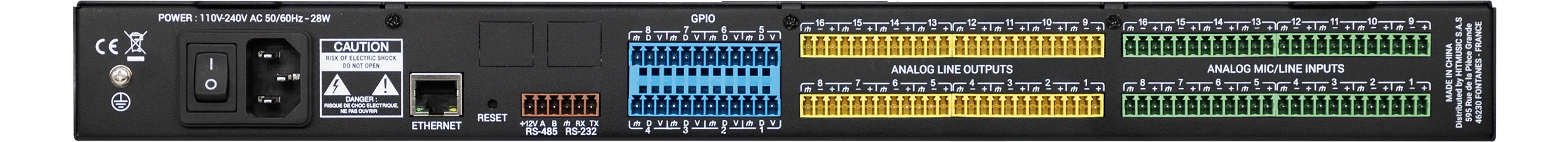

La connectique arrière regroupe les entrées et sorties Euroblock, les 8 GPIO configurables, les interfaces RS232 et RS485, le port Ethernet de contrôle, les deux ports réseau Dante (primaire et secondaire) et l’entrée secteur.
- Alimentation secteur
- Ethernet, RS232 et RS485
- 8 GPIO configurables
- 16 entrées et 16 sorties symétriques Euroblock
- Deux ports réseau Dante — primaire et secondaire
Routing
N’importe quelle source, vers n’importe quelle zone.
L’Ami16Ami16D assure un matriçage intégral 16 entrées / 16 sorties16 entrées / 16 sorties analogiques et 16 entrées / 16 sorties Dante, permettant d’envoyer n’importe quelle source — analogique ou réseau — vers n’importe quelle zone, individuellement ou mixée avec d’autres.
L’Automix intégré gère automatiquement les niveaux lorsque plusieurs sources partagent le même espace, pour un résultat naturel sans intervention manuelle.
Les 16 presets utilisateur exportables permettent de basculer instantanément d’une configuration à une autre, ou de déployer la même configuration sur plusieurs installations en quelques secondes.
Audio
- Taux d’échantillonnage48 kHz / 24 bits
- Gain d’entrée0 à 48 dB — pas de 3 dB
- Alimentation fantôme48 V (10 mA max.)
- Niveau max. entrée / sortie+18 dBu
- Impédance d’entrée5,4 kΩ
- Impédance de sortie600 Ω
- Latence système< 3 ms
Performances
- Réponse en fréquence20 Hz – 20 kHz ±0,3 dB
- THD< 0,003 % @ 4 dBu
- Plage dynamique entrée / sortie110 dB / 112 dB
- Bruit de fond (pondéré A)-91 dB
- CMRR @ 60 Hz80 dB
- Isolation des canaux @ 1 kHz108 dB
Traitement & contrôle
- ProcesseurADI SHARC 21489 (×2)
- Entrées analogiques16
- Sorties analogiques16
- Interface Dante16×16
- Connectique audioEuroblock symétrique
- GPIO8 entrées / sorties configurables
- Carte son USB2 in / 2 out — 48 kHz / 24 bits
- Protocoles de contrôleRS232, RS485, UDP
Alimentation & format
- AlimentationAC 110–240 V, 50/60 Hz
- Consommation maximale28 W30 W
- FormatRack 19″ 1U
- Dimensions482 × 260 × 45 mm
- Poids3 kg
- RéférenceH11876H11877
Accessoires fournis
- Cordon d’alimentation CE
- Connecteurs Euroblock
- Câble USB-A / USB-C
Documentation
Téléchargements.
| Caractéristique | Ami04Ami04D Voir la fiche → | Ami08Ami08D Voir la fiche → | Ami16Ami16D Cette fiche |
|---|---|---|---|
| Entrées / sorties analogiques | 4×4 | 8×8 | 16×16 |
| Entrées / sorties Danteversion D | 4×4 | 8×8 | 16×16 |
| Format | Demi-rack 1U | Rack 19″ 1U | Rack 19″ 1U |
| Alimentation | PoE ou DC 12 V | Secteur | Secteur |
| Processeur | 1× ADI SHARC | 1× ADI SHARC | 2× ADI SHARC |
| Écran façade | |||
| GPIO configurables | 8 entrées / sorties | 8 entrées / sorties |
